Técnica dos moldes

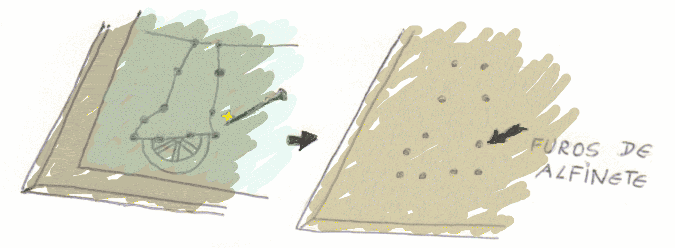

Escolha uma folha de papelão ou polietileno de tamanho suficiente para desenhar a peça desejada Coloque esse material sobre uma mesa, bem esticado e coloque seu esquema estrutural em escala por cima Alinhe a parte do esquema desejada para a produção do molde, com o material disponível para sua produção. Com um alfinete, fure seu esquema estrutural em todos os pontos extremos do desenho, juntas e detalhes relevantes, afundando o alfinete o suficiente para marcar o material do molde. Como os alfinetes são muito finos, este procedimento não estragará os moldes. Os furos de alfinete darão uma pista para seguir ao reproduzir os desenhos do esquema. Lembre-se que também é possível transferir desenhos com carbono, mas com o alfinete é mais fácil saber o que se está fazendo, possibilitando ajustes... Com o lápis junte os pontos marcados com alfinete sobre o material para molde, como se estivesse brincando de juntar pontinhos. Evite, entretanto, juntar os pontos em linha reta. Lembre-se que estes pontos servem de referência para desenho, mas seu esquema provavelmente não é composto por linhas retas... Desenhe com suavidade, seguindo os contornos do esquema original, e não usando linhas retas... Se a peça a ser produzida não for plana, será necessário fazer algumas adaptações: - Se o esquema possuir secções transversais que indiquem a forma da peça em um dado plano, meça o comprimento da face relevante com uma fita métrica, ou com um barbante. Peças curvas geralmente serão utilizadas durante o processo de cobertura de armações. No esquema caima, as pequenas formas isoladas são seções transversais que foram retiradas dos respectivos pontos apontados na lateral do avião.Usando um barbante é possível medir distâncias curvas, e transferí-las para um molde plano. - O comprimento da face curva deverá ser utilizado como comprimento do molde, no ponto correspondente à seção transversal. - Com uma régua e lápiz, represente a seção transversal sobre o papelão, com seu comprimento corrigido. Prefira sempre manter um dos lados da peça como representado no esquema, de forma a conservar sua forma pretendida, ajustando o comprimento da mesma do outro lado, mas já depois que esta estiver envolmento a armação interna do avião. Este molde ficará pronto, portanto, somente no momento do cobertura do modelo. - Se o esquema não possuir secções transversais, você não poderá esperar precisão na fabricação de um molde. Desta forma, você poderá inventar suas próprias secções transversais, baseando-se na forma esperada para a peça, e em sua expessura naquela posição. - Proceda posteriormente da mesma forma que no caso anterior. Recorte o molde nas linhas demarcadas com o lápis, utilizando uma tesoura ou estilete. O molde poderá possuir perfurações para marcação de pontos de fixação estrutural, etc, que serão apontados com lápis no material para fabricação da peça final Após tudo marcado, basta recortar o molde. Você poderá ainda marcar lembretes estruturais no molde, de forma a facilitar a dobradura ou colagem das peças finais. Em alguns casos o molde poderá ser confeccionado depois da construção de uma armação em cruz, utilizando papel e tesoura. É só enrolar o papel na armação e recortar as sobras..
