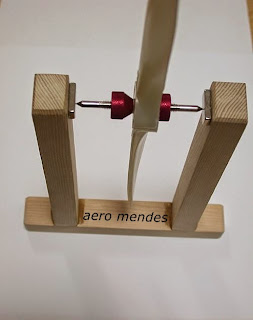

balanceador de helices caseiro

Imã de neodímio... Você encontra um par deles em unidade ótica de CD,HD ou CD-rom, ou mesmo em capinhas de celular com fecho magnético.... O meu fiz com imã de HD, e o eixo e os cones foram "torneados" usando uma furadeira comum presa na mesa e uma lima.... Os "segrados" são pontas bem afiadas no eixo, e um suporte que deixe o eixo quase tocando os dois imãs (obviamente, vai tocar um deles...) Abraços!
